压力计截止阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体，根据阀芯的不同，可以分为截止阀、闸板阀、旋塞阀、球阀、碟形阀、针型阀等等。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀形比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是最合适的了，一般的针型阀形都做成螺纹连接也可按需生产。
1）设计制造标准： GB/T 12224-1989 JB/T 7747-1995
2）连接形式： 管接头内螺纹连接
3）结 构： 锥面密封，活动阀瓣
4）检验和试验： GB/T 13927-1992
5）适用介质： 水、蒸汽、油等
6）公称通经：DN3,DN4,DN5,DN6,DN8,DN10,DN15
7）公称压力：PN1.0,PN1.6,PN2.5,PN3.2,PN4.0,PN6.4,PN16,PN32,PN40（MPa）
8）阀门材质：20#,A105,201,304SS,0Cr18Ni9,1Cr18Ni9Ti,316SS,316L,等
9）阀门温度：-30℃-440℃,-75℃-330℃,540℃,570℃等
10）适用介质：水，油品，气体，等腐蚀性介质
主要零部件材料：
|
零件名称 |
阀体 |
阀杆 |
阀底座 |
填料 |
填料阀盖 |
手轮 |
|
J29H-320-DN3 |
碳钢 |
铬不锈钢 |
聚四氟乙稀、柔性石墨 |
碳钢 |
优质碳钢 |
|
|
J29H-320P-DN6 |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
|
不锈钢Stainless steel |
|
主要性能与规范：
|
型号 |
公称压力 |
试验压力 |
工作压力 |
工作温度 |
适用介质 |
||
|
壳体 |
密封 |
密封 |
|||||
|
J29H-320 |
32 |
48 |
35.2 |
0.6 |
32 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J29H-320P |
32 |
48 |
35.2 |
0.6 |
32 |
C≤425℃ |
Petroleum gas Water,Asic,Steam, Oil etc. |

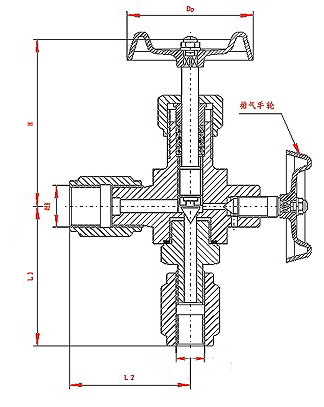

主要外形连接尺寸：
|
型号 |
公称直径DN(mm) |
尺 寸 Dimensions |
重量(Kg) |
|||||||
|
Type |
Nominal diameter |
L1 |
D1 |
D2 |
L2 |
H |
H1 |
M1 |
M2 |
Weight |
|
J29H-320 |
3 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1 |
|
J29H-320P |
6 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1 |
