五阀组

详细介绍

五阀组特点及用途：
　　五阀组由高低压阀、平衡阀及两个校验（排污）阀组合为一体，与变送器配套安装，导通或断开测量点，并可随时进行仪表在线检查、校核、标定或排污、印洗。进口为Φ14接管焊接安装，可固定与箱璧。五阀组的出口直接与变送器相连。

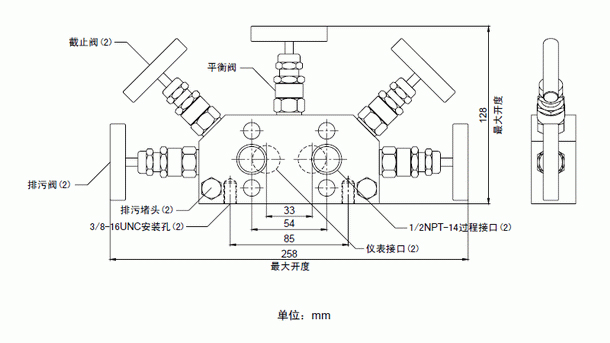

五阀组结构原理：

入口（2×）：1/2NPTF(中心距54mm)
出口（2×）：共面法兰（与3051变送器连接）中心距33mm
泄放口（2×）：1/4NPTF
4个螺栓孔中心距：54mm×41.3mm
螺栓螺纹：UNF7/16-20
压力等级：16MPa—40MPa,3532PSi—6000PSi
适用温度：-65°F(-54℃) —450°F(232℃) —1200°F(648℃)
材质：316L.316SS.304SS.321SS.1Cr18Ni9Ti.20#.A105.Monel.inconel.hastelloyc
