HS-XDFD-9000智能手操器

详细介绍

一、概 述

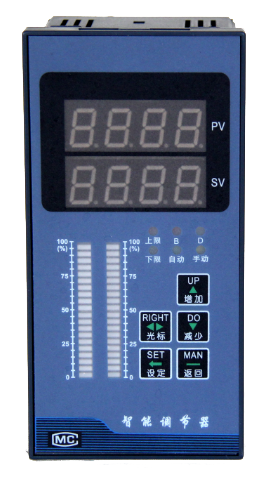

    HS—XDFD9000系列智能手操器，是一台能够替代传统型DDZ型自动化控制系统中的操作器和伺服放大器两台仪表。采用片上系统技术，结构简单，性能优越，质量可靠，双数码加光柱三重显示，美观醒目，可与国内外各种智能调节器或DCS控制系统配套使用，作为主机故障及维修的后备手操输出单元。

　　本系列仪表分为：D型操，Q型操，硬手操。

    D型手操器由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后，直接输出正反转电信号驱动电动执行器，控制电机的正反转，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号。

    Q型手操器由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后，输出线性电流或电压信号直接驱动气动阀，控制阀门的开关，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号。

    硬手操由一台无自动控制的操作器，仅接收阀信号，通过人机对话控制输出，输出的信号可以是正反转电信号(D型硬手操)或线性电流电压信号(Q型硬手操)。并通过阀位信号的接收，显示阀位，来确定阀门的开度。

二、特 点
    输入信号可以任意指定选择。
    开机自动或开机先手动(可预置手动输出值)。
    手动状态输出。
    阀位反馈跟踪输出。
    EMl-程手动功能，初给输出值保持不变，远程手动取消后，可保持手动或返回自动状态。
    EM2-程手动功能，初始值可预置。
    阀位反馈错误指示，阀位反馈断线可自动进手动。
    跟踪误差错误指示。
    主输入断线故障时输出给电机时控制信号自动保护，并输出故障信号。
    可在表内内置两路16A双向可控硅，直接控制执行机构的电机正反转。
    所有的设置参数可保存10丢失。
    系统自动复位，无死机现象。

三、技术指标

1、输出信号:4-20mA，0-10mA
2、调节器反馈输入:4-20mA，0-10mA，0-5V，1-5V
3、阀位反馈输入:0-10mA，4-20mA，0-5V，1-5V
4、阀位反馈输出:4-20mA，0-10mA或0-5V，1-5VDC
5、手动/自动状态输出: 断，自动状态
6、远程手动输入EM1:为低电平，表示有EM1有效
7、远程手动输入EM2:低电平接通有效，断开无效
8、供电电源:220VAC/50Hz或24VDC
