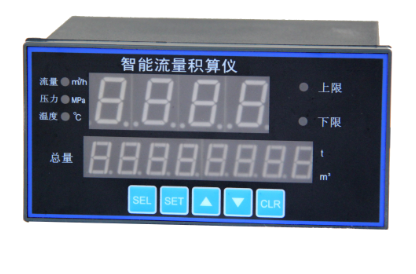

  • 名称 :HS-XMJA智能流量积算仪
  • 编号 : HS-XMJA
  • 分类 : 数显仪表
  • 日期 : 2014-05-21
  • 价格 : 0.00

详细介绍

概 述
  本公司生产的HS-XMJA-9000系列智能流量积算仪采用了自行研制开发、委托日本集成电路制造商定制生产的专用集成电路,而构成的一台以微处理为核心的智能仪器,它汇集了目前自动控制系统中各类流量积算仪表的大部分功能,同时辅以博采众长、精心编制、反复调试的软件系统。


特 点
  仪表硬件大幅度减少,系统的组成结构相对简单。在用户申请范围内,多种输入信号任意切换。采用了优化设计,工艺显著改善,没有飞线、没有调整电位器,所有的校准和功能设定可全部通过键盘由软件完成。
  最多可设定四个报警输出,报警方法可达十种以上,并对报警参数进行监控。
  两个显示窗,四位显示窗显示瞬时流量值,六位显示积算值,实际有效积算位为七位,也可九位显示积算值。(可通过设置转换系数后查看)P型还具有外清零和内清零的双重清零功能。


功 能
1、4位瞬时流量值、累计流量值清零。
2、可重定值的瞬时、累计流量控制输出。
3、可开方及小信号切除。8个补偿点及参数。
4、可编程定量积算流量,可批量、定量控制。
5、仪表继电后,参数及累计流量值可保存200年。
6、双流量积算控制、双模拟量变送。可批量、定量控制。
7、可将两个流量信号按配比全成后显示瞬时流量及进行流量累计,模拟输出可同时选择两路。
8、可提供多方机、单主机、无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。


主要技术指标

变送输出精度:±0.5%FS
基本误差:±0.5%FS+1字
调节控制精度:位式:±0.5%FS
输入信号:标准线性信号、Pt100热电阻、频率信号。
报警功能:上限、下限、上下限、下回差、双回差、OK方式、绝对值方式等,可四路报警
负载能力:0~600Ω
输入阻抗:0-10mA: 500Ω、4-20mA: 250Ω、DC.V≥200KΩ、
脉冲幅值:≥2.5V,
频率范围:0.01-10000Hz
继电器接点容量:AC220V    2A
供电电源:AC220V≤6W  AC110V  DC24V
工作环境要求:温度:0~50℃、相对湿度:<85%,无腐蚀性气体,允许低震动场合
分 辨 力:1/20000、14位A/D转换器
显示方式:双排同时显示,上排四位数码管显示瞬时流量,下排八位数码管显示累积流量
采样周期:0.5S
变送输出:4~20mA、0~10mA、1~5V、0~100mA
波特率:-300~9600bps内部自由设定
馈电输出:DC24V/50mA


选型方法


HS

企标

分隔线





908

数字显示流量积算仪表(人工智能、增强型)

设计序号

9



输入功能

0

线性:mV信号

5

线性:mA信号

6

线性:V信号

7

兼容全部信号

9

频率脉冲信号

输出功能

0

无输出

1

4~20mA或1~5V

2

0~10mA或1~5V

报警功能

0

无报警

1

一路报警

2

二路报警

3

三路报警

9

四路报警

外形尺寸

B

面板尺寸160×80     开孔152×76

F

面板尺寸96×96      开孔92×92

H

面板尺寸80×160     开孔76×152

外供电源

N

无馈电输出(可省略)

P

24V.DC输出

补偿方式



0

普通流量方式,不含温度或压力补偿

1

饱和蒸汽用电压或电流信号作压力补偿方式

2

饱和蒸汽用电压或电流信号作温度补偿方式

3

饱和蒸汽用Pt100热电阻作温度补偿方式

4

饱和蒸汽用电压或电流信号作温度与压力补偿方式

5

过热蒸汽用电压或电流信号作压力补偿方式、用Pt100热电阻作温度补偿

6

不含温度与压力补偿,有显示转换系统设置

7

具有温度和压力同时补偿功能

供电方式

W

DC 24V供电

T

开关电源85-265V.AC

M

220V.AC(可省略)
