J24W/H型角式针型阀具有密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用等优点。安装时应使介质的流向与阀体上的箭头方向一致。属于手动截止阀可安装在管路的任何位置上。
一、技术概括
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：接管对焊连接
3. 结构特征：锥面密封，活动阀瓣，直角式
4. 阀门检验和试验：GB/T13927-1992
5. 公称压力：≤10000Psi，1.6-42MPA
6. 适用工作温度：-60℃～+900℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径：DN6,DN10,DN15,DN20,DN25等

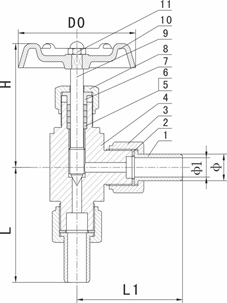

二、主要零件材料Materials for main parts
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平垫圈Plain washer |
PTFE RTFE |
|
3 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
6 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
7 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
三、主要性能规范Chief property and specifieation
|
型号Type
|
公称压力(MPa)
Nominal pressure |
试验压力PS(MPa)Test pressure
|
工作压力(MPa)
Working pressure |
工作温度(℃)
Working temperature |
适用介质Applicable mediun
|
||
|
壳体Shell
|
密封（液）Seal
|
密封（气）Seal
|
|||||
|
J24W-160P-DN3
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
液化石油气水、油品等Petroleun gas Water,Oil etc.
|
|
J24W-320P-DN6
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|
|
型号Type
|
公称直径DN(mm)
Nominaldameter |
尺寸Dimensions
|
重量(Kg)Weight
|
|||||
|
L1
|
Do
|
D2
|
H
|
H1
|
D1
|
|||
|
J24W-160P-DN3
|
3
|
80
|
65
|
159
|
170
|
14
|
3
|
1.0
|
|
J24W-320P-DN6
|
6
|
80
|
65
|
159
|
170
|
14
|
6
|
1.0
|
