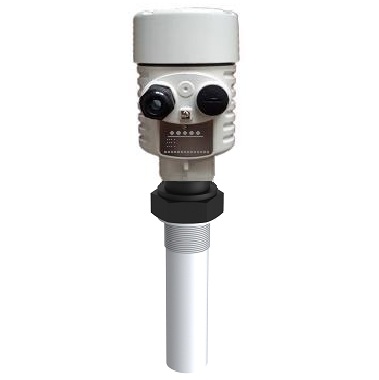

HSRD1000A1雷达物位计（26G）

详细介绍

特　　征：全密封四氟天线耐腐蚀，防轻微凝结物。
应　　用：广泛应用于各种酸、碱储罐等腐蚀性场合。在小罐体上安装使用时，较6G更小的波束角决定了通过加装适当的安装短管，从而获得更小的实际测量盲区。
最大量程：10m
测量精度：±5mm
天线结构：全密封四氟材料
过程温度：(-40～130) °C
过程压力：(-0.1～0.3)MPa
频率范围：26GHz
信号输出：(4～20)mA/HART
电　　源：两线制/四线制

详细介绍：
HSRE1000A1
许可证
P   标准型（非防爆）
I   本安型（Exia IIC T6）
C   本安型+船用许可证（准备中）
G   本安型+隔爆型（Exd [ia]ia IIC T6）

天线型式/材料/过程温度

B   (R型)密封喇叭/PTFE/(-40～130)℃

过程连接/材料

GP  (F)螺纹  G1½A
NP  (F)螺纹  1½NPT
FA  (L)法兰DN50/PTFE
FX  特殊定制

容器接管长度

A  接管100mm
B  接管200mm

电子组件

B   (4～20)mA/HART两线制
C   (4～20)mA/(22.8～26.4)V DC/HART两线/四线制
D   (198～242)V AC/HART四线制

外壳/防护等级

A   铝/IP67
B   塑料/IP66
D   铝两腔/IP67
G   不锈钢316L/IP67

电缆进线

M   M20x1.5
N   ½NPT

现场显示/编程

A  带
X  不带
注：本安型（Exia IIC T6）只限用“B”电子组件及“A”型外壳；本安+船用许可证（Exia IIC T6）只限用“B”电子组件及“G”型外壳；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”电子组件及“D”型外壳；标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸，厚度为15。
