  • 名称 :便携式气体压力泵
  • 编号 : HS-YTQ-6MX
  • 分类 : 压力泵
  • 日期 : 2013-07-23
  • 价格 : 0.00

详细介绍

一、概  述
  HS-YTQ-6MX便携式气体压力泵(以下简称压力泵)是压力仪表检测工作中的重要辅助设备,与压力标准器配合使用,完成压力仪表校准、检测工作。
  杠杆带动大容室活塞作往复运动,产生压力或真空,通过切换开关输出压力或真空,经稳压阀至微调及压力输出接口。辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点,可广泛应用于计量、科研、工矿企业及仪表制造等行业。


二、技术指标
1、压力范围::-0.098KPa~6.0MPa   -0.098KPa-4.0MPa(量程内各档)
2、调节灵敏度:min  10 Pa
3、外形尺寸:260×180×160(长×宽×高)
4、重    量: 3kg

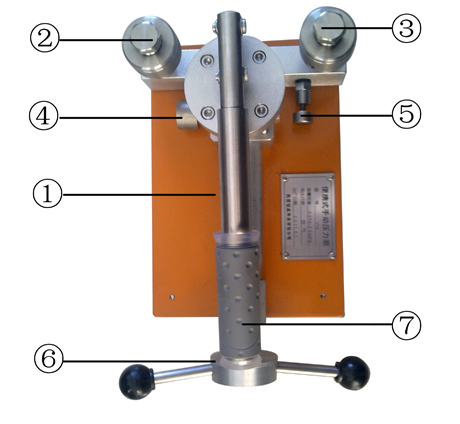

三、各部件名称及功能

编号

名  称

功   能

1

泵 体 总 成

各部件组合安装

2

输 出    1

连接标准表或被检表

3

输 出    2

连接标准表或被检表

4

切  换  阀

按进去测量正压,拉出来测量负压

5

放  气  阀

加压时关闭,测量结束时放出气体

6

微      调

小范围内增加或减小压力

7

杠      杆

 通过操作带动活塞柱运动从而加压


压力泵选型(此选型表为部分压力量程选型如需要准确选型请致电0517-86986880)

型号 类别 分割线 量程 附加功能

说明

HS-Y

压力发生装置



TQ       台式气体介质

气体

TS       台式水介质

液体

TY




台式油介质
SQ




手持气体介质

气体

SY




手持油介质

液体



——


无定义



10


-10-10KPa

20


-20-20KPa

60


-60-60KPa

100


-95KPa-100KPa

250


-95KPa-250KPa

600


-95KPa-600KPa

1.0


-95KPa-1MPa

1.6


-95KPa-1.6MPa

2.5


-95KPa-2.5MPa

25


0-25MPa

40


0-40MPa

60


0-60MPa



D

台式压力泵外形大小(大)

X

台式压力泵外形大小(小)

F

有负压发生能力

M

压力单位(MPa

K

压力单位(KPa

       HS—Y              SQ               ——                2.5                MF

完整选型(手持气体带负压压力泵)
