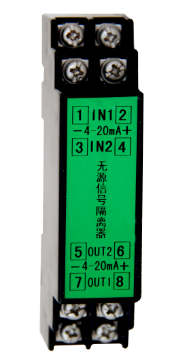

HS-XHGL-WY系列无源信号隔离器

详细介绍

概述

　　HS-XHGL-WY系列无源信号隔离器是一种能将输入量的直流信号经隔离成一组输出量的安全直流信号，从而实现对被测信号精确测量的仪器。该隔离器输入、输出全隔离，抗干扰，且输入、输出选择范围宽，精确度高，无需供电电源，导轨安装便于检测与维护。无源信号隔离器广泛应用于地线干扰抑止、信号长线传输、仪器仪表信号收发、数据采集、信号传输转换和DCS集散控制系统。

特点
　　无源信号隔离器体积小巧，外形美观，标准DIP24封装。适合密集安装、隔离与变送一体、低输入阻抗、线性好、温度特性好，转换精度高性能稳定、导轨安装，装卸方便、输入/输出/之间全隔离，抗干扰能力强。

技术规格
精确度：±0.2%满量程
输入信号：0~10mA，4~20 mA
输出信号：0~10mA，4~20 mA
温度范围：-20~60℃
湿    度：90%
隔    离：输出/输入/全隔离
隔离电压：1500VDC（1分钟）

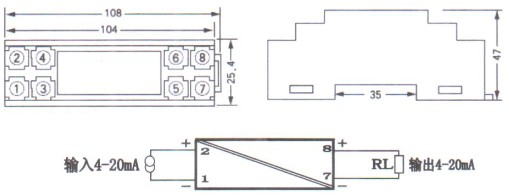

外形结构

注：接线以仪表外壳上标接线图为准
