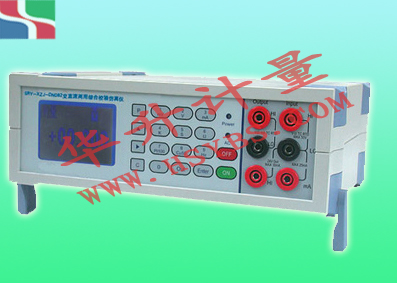

  • 名称 :HS-WDX-5便携式热工仪表校验仿真仪
  • 编号 : HS-WDX-5
  • 分类 : 温度校验
  • 日期 : 2013-09-03
  • 价格 : 0.00

详细介绍

一、功能介绍
  采用背光LCD,即背光液晶显示。多屏汉字菜单显示,数字按键设定,温度显示,无电位器操作,三秒精确逼近,自动跟踪平衡。显示清晰、明了,操作简单快捷。
  功能齐全,18种输入、输出热工量、输入、输出同步运行,独立操作,电源隔离,互不影响。连续输出,可实现正反向的步进输出功能,并可随意调节其步进速率。热电偶、热电阻的温度值可与其对应的电压、电阻信号值相互转换,温度显示,无须查表。此校验仪实现了自身零点校准,消除引线电阻。
  满五位分辨率,精度高为0.02%和0.05%可选)。在15℃~28℃的环境温度范围内保证附表中给出的技术指标。具有RS-232接口,WINDOWS界面,全数字软件校准,不用任何硬件调整,不需要打开机箱。
定值输出:数字键设定,迅速精确逼近,不受翻页影响,自动跟踪平衡输出:
     ①热电偶(K、S、E、T、J、B、R、N、钨铼3-钨铼25、钨铼5-钨铼26、钨铼5-钨铼20、钨-钨铼26)
     ②热电阻(Pt100、Cu100、Cu50)
     ③仿真电阻(0~1KΩ)
     ④直流电压(0~±100mV、0~±10V)
     ⑤直流电流(0~±25mA)
     ⑥频率(0~1KHz),频率输出为TTL电平方波
     ⑦有24V直流电压电源输出,可为24供电4~20mA环路变送器供电。
步进输出:按键模拟细、中、粗调节,三种速率(0.01%,10%,25%),正反向连续输出:
     ①热电偶(K、S、E、T、J、B、R、N、钨铼3-钨铼25、钨铼5-钨铼26、钨铼5-钨铼20、钨-钨铼26)
     ②热电阻(Pt100、Cu100、Cu50)
     ③仿真电阻(0~1KΩ)
     ④直流电压(0~±100mV、0~±10V)
     ⑤直流电流(0~±25mA)
测  量:独立测量,操作简单:
     ①热电偶(K、S、E、T、J、B、R、N、钨铼3-钨铼25、钨铼5-钨铼26、钨铼5-钨铼20、钨-钨铼26)
     ②热电阻(Pt100、Cu100、Cu50)
     ③电阻(0~10KΩ)
     ④直流电压(0~±100mV、0~±10V、0~±50V)
     ⑤直流电流(0~±25mA)
     ⑥频率(0~10KHz),频率输出为TTL电平信号
输出与测量完全隔离:同步运行,互不影响,且不受翻页影响。交直流两用,内置高性能大容量进口锂电池,一次充电可连续工作8小时以上,视仪器工作状态变化。
采用进口机箱,美观实用。
输出与输入隔离电压:500V

二、技术指标(校准后一年内,15℃~28℃)

1、输出                                                                                        表一

输出

量程

分辨率

精度(读数+满量程

负载

备注

电压(mV

0~±99.999

1µV

0.020%+0.015%

200Ω(min

直流

电压(V

0~±9.9999

0.1mV

0.020%+0.020%

200Ω(min

直流

电流(mA

0~±25.000

1µA

0.020%+0.025%

20Ω<R500Ω

直流

仿真电阻(Ω)

0~999.99

0.01Ω

0.020%+0.010%

R×I10V

50µA<I10mA

K型电偶(℃)

0.1

见表三

200Ω(min

S型电偶(℃)

0.1

见表三

200Ω(min

热电阻Pt100(℃)

0.1

见表四

R×I10V

50µAI10mA

热电阻Cu50(℃)

0.1

见表四

R×I10V

50µAI10mA

Cu100

电压(V

24

±10%

30mAmax

直流

频率(Hz

0~1K

0.01Hz

0.020%+0.020%

10KΩ

TTL方波



 2、测量                                                                                        表二

测量

量程

分辨率

精度(读数+满量程

输入阻抗

备注

电压(mV

0~±99.999

1µV

0.020%+0.020%

109Ω

直流

电压(V

0~±10.0000~±50.000

0.1mV1mV

0.020%+0.025%

1MΩ

直流

电流(mA

0~±25.0000

0.1µA

0.020%+0.025%

50Ω

直流

电阻(Ω)

0~999.99~9999.9

0.01Ω 0.1Ω

0.020%+0.020%

K型电偶(℃)

0.1

见表三

109Ω

S型电偶(℃)

0.1

见表三

109Ω

热电阻Pt100(℃)

0.1

见表四

热电阻Cu50(℃)

0.1

见表四

频率(Hz

0~10K

0.1Hz

0.020%+0.020%

10KΩ

TTL方波


表三

热电偶类型 测量范围 给定准确度范围
输出
S 0~1600 0~400 1.6 1.2
400~1600 1.0 0.9
R 0~1760 0~100 1.6 1.5
100~500 1.3 1.2
500~1760 1.0 1.0
B 0~1800 600~900 1.3 1.0
900~1200 1.0 0.9
1200~1800 0.8 0.8
K -200~1200 -200~100 0.6 0.6
-100~100 0.5 0.5
100~600 0.5 0.4
600~1200 0.4 0.4
N -200~1300 -200~100 1.0 0.6
-100~1300 0.6 0.5
E -200~1000 -200~100 1.3 0.9
-100~0 0.5 0.4
0~700 0.3 0.4
700~1000 0.4 0.3
J -200~1200 -200~100 0.6 0.5
-100~1200 0.5 0.4
T -200~400 -200~0 0.8 0.8
0~300 0.5 0.6
300~400 0.4 0.4
钨铼3-钨铼5 0~2300 0~2300 0.5 0.5
钨铼5-钨铼26 0~2300 0~2300 0.5 0.5
钨铼5-钨铼20 0~2300 0~2300 0.5 0.5
-钨铼26 0~2300 0~2300 0.5 0.5



表四


冷补线Pt1000准确度:±0.2℃,分辨率:0.1℃
工作温度:-10~50℃   贮存温度:-40~70℃    相对湿度:10%~90%
供电电源:AC220V±10%;50Hz±10%,内置可充电锂电池
外形尺寸:250×200×85(mm)
重  量:1kg
温度影响:-10℃~15℃,28℃~50℃,±0.005%量程/℃



特殊功能:

1、本设备具有远程通信及自动标定功能,其后面板有RS232接口,与PC机连接后,PC机可发出不同指令控制热工仪表校验仿真仪进入测量或输出信号状态。上位机程序运行在Windows界面下,有远程控制图,自动标定图,画面直观,操作简单,易于掌握。另有内部故障自检。
2、次产品还具备测量压力功能。您可以根据需要在-0.1~60MPa范围内选配不同量程的压力模块,进行压力测量,压力模块数量不限。
