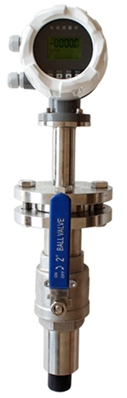

本公司生产的HS-LDC型插入式电磁流量计在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。他在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在到管道上安装困难、费用大灯缺陷，根据法拉第感应定律的原理，用电磁方法通过测量流体的平均速度，从而获得流体的体积流量。特别是采用了带压开孔，带压安装技术后，插入式电磁流量计可不停车（水）的情况下安装，也可在铸铁管、水泥管、PE管上安装。插入式电磁流量计的研发成功，为流体流量的检测提供了一种新的手段。
一、特点：
1、测量导电液体、水流量强烈推荐！精度高，耐腐蚀，多种电极可选，满足您多种要求！可定制高压、内置电池等多种特殊规格；
2、可测量酸性介质、碱性介质、浆液介质等一些特殊介质
3、实现4-20MA、RS485、MODBUS信号远传
分体式电磁流量计：转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所，常用于环境较差的地方，如井里，高温旁，人员不便到达的地方。
一体型电磁流量计：转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。
传感器实际上是一种液体流速测量仪表。他是应用法拉第感应定律的原理制成的流速测量仪表，用一个长杆将一个小的电磁流量传感器插入到被测量管道中规定位置，导电流体垂直流过传感器的工作磁场时（转换器向传感器提供励磁电流时，在励磁线圈构成的励磁系统中变产生工作磁场），相当于导体在磁场中作切割磁力线运动，根据法拉第感应定律可知，在导体的两端产生感应电动势，次感应电动势由接触流体的一对电极来检测。
传感器内无活动部件，结构简单，工作可靠。插入式电磁结构刻在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。
测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要导电率大于20μs/cm）等物理参数变化的影响。
传感器几乎无压力损失，能量损耗基底。采用先进的低频方波励磁。零点稳定，抗干扰能力强，工作可靠。
①大屏幕液晶背光显示，在强光和无光情况下均可清晰读书
②语言可显示中文和英文
③液晶屏显示瞬时流量、累积流量、各种报警功能
④一体化表头的抗干扰能力强
①4-20mA、1-2000HZ频率输出和RS485、Modbus、HART通讯协议
②220VAC、24VDC供电
二、产品参数
|
名称 |
HS-LDC-插入式智能电磁流量计 |
||
|
公称通径 |
DN150-DN2600 |
||
|
结构形式 |
一体型、分体型 |
||
|
流动方向 |
正反方向 |
||
|
最高流速 |
15m/s |
||
|
电流导电率 |
≥5uS/cm |
||
|
精度等级 |
0.5%、1.0% |
||
|
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯（F46） |
||
|
额定压力 |
4.0MPa、1.6MPa、1.0MPa |
||
|
最高流体温度 |
一体型 |
70℃ |
|
|
分离型 |
聚四氟乙烯衬里 |
100℃；150℃（需特殊订货） |
|
|
聚氯丁橡胶衬里 |
80℃；120℃（需特殊订货） |
||
|
聚氯脂衬里 |
80℃ |
||
|
聚全氟乙丙烯（F46）衬里 |
100℃；150℃（需特殊订货） |
||
|
信号电极和接地电极材料 |
不锈钢00Cr17Ni14Mo、0Cr18Ni12Mo2Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱台金、不锈钢涂覆碳化钨 |
||
|
外壳防护 |
IP65、IP68（需特殊定制） |
||
|
输出信号 |
全隔离0-10mA、4-20mA电流、脉冲、上下限报警 |
||
|
负载电阻 |
0-10mA是0-1.5KΩ 4-20mA是0-750Ω |
||
|
电缆接口 |
G1/2内螺纹 |
||
|
通讯 |
RS485通讯、Modbus、HART |
||
|
显示器显示 |
瞬时流量、流速、百分比、空管比、正，反向累积、报警显示 |
||
|
电源 |
220VAC 50HZ、24VDC |
||
|
励磁方式 |
双向恒流方波励磁 |
||
三、电极的选择
|
电极材料 |
耐腐及耐酸性能 |
|
不锈钢 00Cr17Ni14Mo |
用于工业用水、生活用水、污水等具有弱腐蚀的节制，适用于石油、化工、钢铁等工业部门及市政、环保等领域。 |
|
哈氏合金B |
对沸点以下的一切浓度的盐酸有良好的耐腐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸或铬酸的混合介质的腐蚀，也耐氯化性盐类或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀。 |
|
钽 |
具有优良的耐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质。在碱中不耐腐。 |
|
铂/铱合金 |
几乎能耐一切化学介质，但不适用于王水的铵盐 |
|
不锈钢碳化钨 |
用于无腐蚀性，强磨损性的介质 |
四、衬里材料表
|
衬里材料 |
主要性能 |
适用范围 |
|
聚四氟乙烯 聚全氟乙丙烯 |
1、是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸的王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。 2、耐磨性能不如聚氨酯橡胶 3、抗负压能力不如聚氯丁橡胶 |
1、浓酸、碱等强腐蚀性介质 2、卫生类介质 |
|
聚氯丁橡胶 |
1、有几号的弹性、高度的耐断力，耐磨性能好 2、耐一般低浓度酸、碱、盐介质腐蚀，不耐氧化性介质的腐蚀 |
水、污水、弱磨损性的泥浆矿浆 |
|
聚氨酯橡胶 |
1、耐磨性能极强 2、耐腐蚀性能较差 |
中性强磨损的矿浆、煤浆、泥浆 |
五、流量范围的确认
一般工业用电磁流量计被测介质流速以2-4m/s为宜，在特殊情况下，最低速应不小于 0.2m/s，最高不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分摩擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
六、流量表
|
口径（mm） |
流量范围（m3/h） |
口径（mm） |
流量范围（m3/h） |
|
DN150 |
31.79-635.85 |
DN900 |
1144.53-22890.6 |
|
DN200 |
56.52-1130.4 |
DN1000 |
1413.00-28260.00 |
|
DN250 |
88.31-1766.25 |
DN1200 |
2034.72-40694.4 |
|
DN300 |
127.17-2543.4 |
DN1400 |
2769.48-55389.6 |
|
DN350 |
173.09-3461.85 |
DN1600 |
3617.28-72345.6 |
|
DN400 |
226.08-4521.60 |
DN1800 |
4578.12-91562.4 |
|
DN450 |
286.13-5722.65 |
DN2000 |
5652.00-113040.00 |
|
DN500 |
353.25-7065.00 |
DN2200 |
6838.92-136778.4 |
|
DN600 |
508.68-10173.6 |
DN2400 |
8138.8-162777.6 |
|
DN700 |
692.37-13847.40 |
DN2600 |
9551.88-191037.60 |
|
DN800 |
904.32-18086.40 |
选型须知
1、实际最高工作压力必须小于电磁流量计的额定工作压力。
2、工作温度和最高工作温度必须符合流量计规定的温度要求（详见参数表）
3、从经济性考虑，可以选择适当的流速所对应口径的流量计。（详见流量范围表）
4、根据测量的目的，功能来选择适当的精度等级。
5、根据介质的腐蚀性、磨损性和温度来选择适当的衬里材料。
6、根据安装场合的要求和环境，合理选择使用一体型电磁流量计还是分体型电磁流量计。
具体选择如下表：
|
1 |
流体名称、成分、导电率 |
确定是否能使用电磁流量计 |
|
2 |
流体的最高温度、最低温度、腐蚀性、磨损性、是否有负压 |
确定选定何种衬里材料、电极材料 |
|
3 |
管道内外径（mm）、常用流量、正常流量、最小流量 |
确定选择何种口径电磁流量计 |
|
4 |
最高操作压力和最低操作压力 |
确定流量计的压力等级 |
|
5 |
安装要求及环境 |
确定选择一体型还是分体型，分体电缆长度 |
|
6 |
安装环境 |
确定流量计的防护等级 |
安装要求
安装环境的选择
1、应尽量远离具有强场的设备，如大电机、大变压器等。
2、安装场所不应有强烈震动，管道固定牢靠。环境温度应变化不大。
3、安装环境应便于安装和维护。
安装位置的选择
1、安装位置必须保证管道内始终充满被测流体。
2、选择流体流动脉冲小的地方，既应远离泵和阀门，弯头等局部阻力件。
3、测量双相（固、液或气、液）流体时，应选择不易引起相分离的地方。
4、应避免测量部位出现负压。
5、被测管道直径或周长容易测量，并且椭圆度较小。
直管段长度
传感器安装关岛上游侧直管段长度应大于或等于10D，下游侧应不小于5D（D为被测管道通径）
流量控制阀门和调节阀门
流量控制阀门应安装在传感器上游侧的被测官道上，流量调节阀门应安装在传感器下游侧。测量时，通常流量控制阀门应处于全开状态。
流量计安装时注意事项
1、传感器两边的法兰必须保持平行否则容易泄露。
2、流体流向必须与传感器表体上的流向箭头保持一致。
3、流量计的电极轴线必须近似水平，否则影响测量精度。
4、安装尺寸一定要计算准确，否则容易泄露或安装不上。
5、对于测量管口径大于200mm，为安装方便，可采用伸缩头。
6、安装流量计时，严禁在紧靠流量计法兰处电焊施工，以免烧伤流量计的衬里。
7、为了避免在安装后形成旋涡流动，应保证工艺配管、密封件、流量计同轴连接不能错开。
8、对于腐蚀性介质，最好应该垂直安装，被测介质自下往上流动，这样可以避免固体颗粒在流量计管中沉积，使衬里腐蚀均匀，延长使用寿命。
